·位置:首页 > 产品展示 > > > PZ73X耐磨手动刀型闸阀、对夹式耐磨刀闸阀

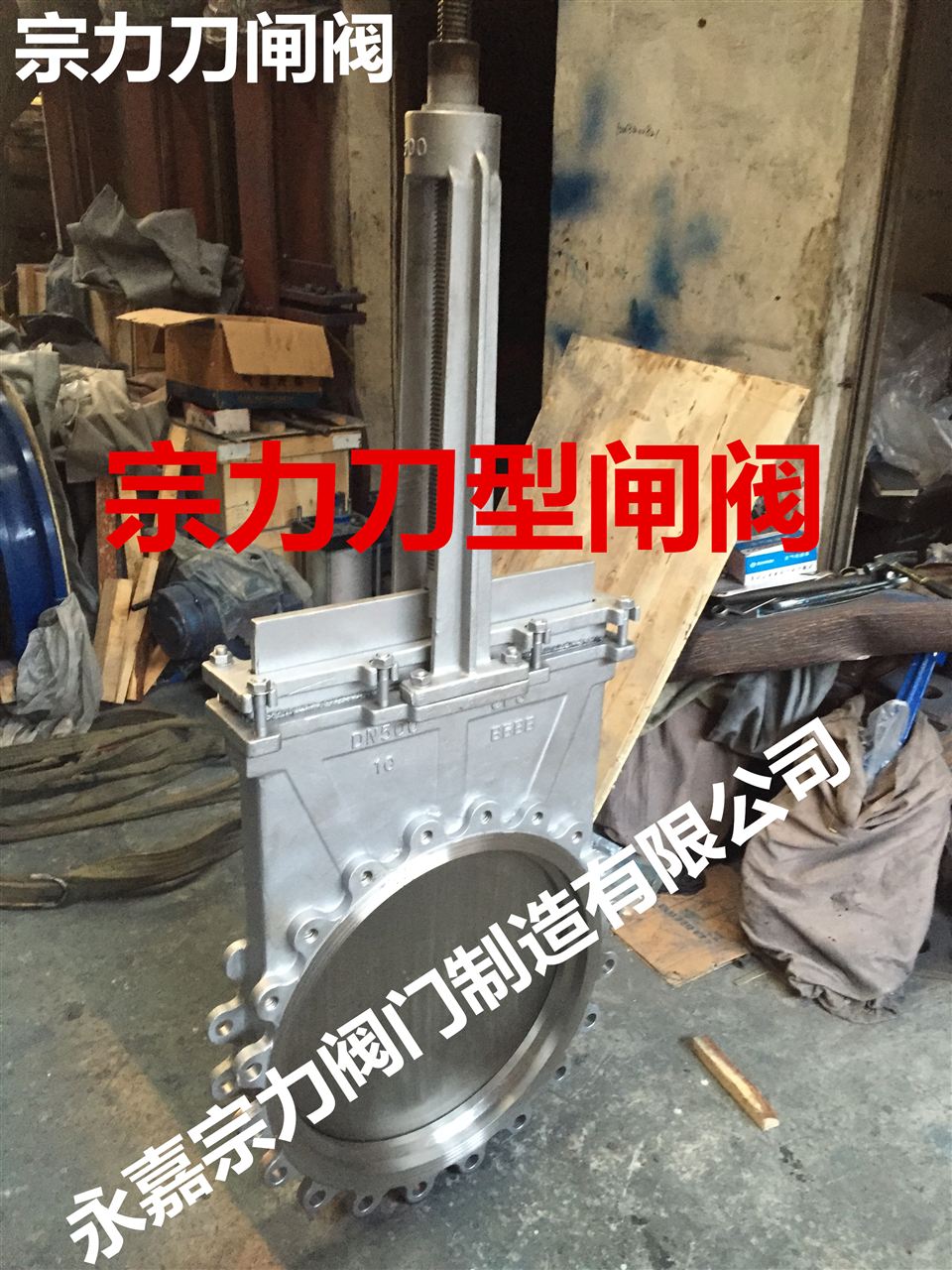

PZ73X耐磨手动刀型闸阀、对夹式耐磨刀闸阀

点击放大
产品特点:
PZ73X耐磨手动刀型闸阀、对夹式耐磨刀闸阀,耐磨刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,手动刀型闸阀只能作全开和全关,不能作调节和节流。刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封
  PZ73XPZ73X耐磨手动刀型闸阀、对夹式耐磨刀闸阀的详细资料:

PZ73X耐磨手动刀型闸阀、对夹式耐磨刀闸阀型号代表:

阀门类型代号:“PZ"表示刀型闸阀;
驱动形式代号:“"表示手动;
连接形式代号:“7"表示对夹式;
结构形式代号:“3"表示单闸板;
密封面材料代号:“X"表示橡胶 ;


PZ73Y手动对夹耐磨刀型闸阀具体型号有:
PZ73Y-6,PZ73Y-10,PZ73Y-16;(阀体:铸铁)
PZ73Y-6C,PZ73Y-10C,PZ73Y-16C; (阀体:铸钢)
PZ73Y-6P,PZ73Y-10P,PZ73Y-16P; (阀体:不锈钢304/304L)
PZ73Y-6R,PZ73Y-10R,PZ73Y-16R; (阀体:不锈钢316/316L)

PZ73X耐磨手动刀型闸阀、对夹式耐磨刀闸阀主要用途:
广泛适用于矿山电厂的选煤、排灰、排渣、城市的污水处理、食品、卫生、医药等专业管道系统。

主要零部件材料:

型号PN工作压力 / MPa适用温度 / ℃适用介质
PZ73H-10C/16C10、161.0、1.6≤ 100纸浆、污水、煤浆、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P



主要性能规范:

型号材料
阀体阀杆密封面填料
PZ73H-10C/16CWCB2Cr13硬质合金、聚四氟乙烯V型聚四氟乙烯、柔性石墨环
PZ73F-10P/16PZG1Cr18Ni9Ti1Cr18Ni9Ti
PZ73Y-10P/16PCF8 (304)0Cr18Ni9 (304)



三 PZ73Y手动对夹耐磨刀型闸阀执行标准;
设计制造: JB/T8691-1998 ;
结构长度: GB/T15188.2-94;
法兰连接: GB/T9113.1-2000 JB/T79-94 ;
试验与验收: GB/T13927-92 ;

主要外形尺寸:
PZ73Y-10/16(C.P.V.R)外形尺寸 单位:mm

PZ73H、PZ73F、PZ73Y (PN10) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DNLDD1D2Hz×MD0
50431601251002854×M16180
65461801451202984×M16180
80461951601353154×M16220
100522151801553658×M16220
125562452101854008×M16230
150562802402104758×M20280
200603352952655408×M20360
2506839035032063012×M20360
3007844040036878012×M20400
3507850046042888516×M20400
40010256551548299016×M22400
450114615565532110020×M22560
500127670620585120023×M22530
600154780725685145020×M27600
80019010109508982×M24×M30680

关键字:PZ73X耐磨手动刀型闸阀、对夹式耐磨刀闸阀,耐磨刀型排渣阀

产品相关关键字: PZ73X耐磨手动刀型闸阀 对夹式耐磨刀闸阀 手动法兰刀型闸阀 耐磨刀型闸阀 软密封法兰刀型闸阀
