膜片式管力阀：水泵出口的智能守护者-上欧阀门有限公司

　　在水泵出口的控制领域，每一次技术的革新都意味着更安全、更高效的能源输送。从老式手动控制阀到液控蝶阀，再到如今的水力控制阀，每一次迭代都在为解决水锤危害、保护管网系统而进化。而膜片式管力阀，作为第三代蝶式多功能水泵控制阀的代表，正以其精巧的结构、自力的驱动和可靠的性能，悄然成为现代泵站自动化控制的主要成员，默默守护着每一道水流的平稳启停。

　　一、产品概述：新一代控制技术的结晶

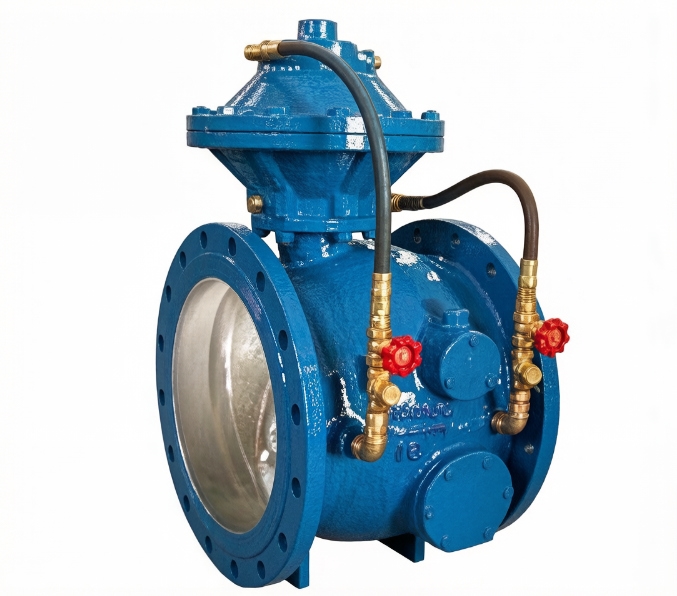

　　膜片式管力阀是专为水泵出口设计的控制阀门，它集电动闸阀、电动蝶阀以及止回阀的功能于一身，是当前国内外结构新颖、性能好、运行可靠的泵站新型控制设备。该阀门适用于自动化给排水泵站的各类水泵，包括离心泵、真空泵、混流泵和轴流泵的出水管道。

　　根据输送介质的不同，阀门设计有膜片式与活塞式两种控制装置。膜片式装置更适用于清水、原水类介质，而活塞式则针对污水、渣浆水等杂质较多的工况。产品系列丰富，开发有普通型、回水低压型、污水型等五种规格，能够全面满足不同行业和工况的多样化需求。

　　二、工作原理：自力驱动，智能联锁

　　该阀门的核心在于其巧妙的自力驱动设计。阀门主要由阀体、大阀瓣、小阀瓣、阀杆、调节杆、主控缸、旁通阀、弹簧、缓闭活塞等部件组成。其启闭过程全部由输送介质自身驱动，并与水泵运行自动联锁，无需任何外部电力或人力操作。

　　1.开阀过程：当水泵启动后，水压通过进口旁的旁通管进入控制缸下腔。在大阀瓣的进口介质作用下，大阀瓣连同小阀瓣一同缓慢开启。开阀速度可以根据实际工况要求进行灵活调节，实现平稳启动，避免对水泵电机造成冲击。

　　2.关阀过程：当水泵关闭时，阀门进口端的介质压力消失。大阀瓣在自力作用下迅速自动关闭，瞬间截断了约70%-80%的水流介质，有效防止了水的大量倒流和水泵倒转。与此同时，一部分回流水通过旁通阀进入控制缸的上腔，推动控制杆下行，从而缓慢关闭小阀瓣，直至全部切断介质。整个关闭过程的时间可以通过调节旁通阀来实现，确保将停泵产生的水锤压力峰值严格控制在安全规定范围内，保护管道和设备。

　　三、产品特点：紧凑高效，性能好

　　膜片式管力阀之所以能成为新一代优选产品，得益于其一系列突出的技术特点：

　　1.结构紧凑，体积小，重量轻：采用先进的流体设计理念，在保证功能的前提下最大限度地优化了空间占用，特别适合在大口径管网系统中安装，降低了安装难度和基础承载要求。

　　2.能耗低，运行平稳：依靠介质自力驱动，无需外接动力源，节能效果好。运行过程平稳可控，减少了系统波动。

　　3.密封效果好：优异的密封性能确保了介质的零泄漏，提高了系统效率和安全性。

　　4.功能集成，一阀多用：兼具多种阀门功能，简化了管路设计，减少了设备投资和维护点。

　　5.有效消除水锤：其独特的“快关+缓闭”两阶段关闭特性，能够敏捷地快速截流并允许可调的泄压时间，从而高效消除水锤危害，从根本上保护水泵及整个管网系统的安全。

　　四、适用范围：跨行业的通用解决方案

　　凭借其可靠性和适应性，阀门的应用范围极为广泛，几乎涵盖了所有需要流体加压输送的工业及市政领域。它可广泛应用于：

　　1.电力行业：电厂循环水系统、补给水系统。

　　2.环保与市政：城市给排水系统、污水处理厂提升泵站、自来水公司供水管网。

　　3.冶金与石化：工艺流程中的供水、冷却水及渣浆输送系统。
